Dans ce tuto je vous montre comment monter un sondeur Garmin Stricker vivid 5CV sur l'Alboran FX3 sans aucun perçage.

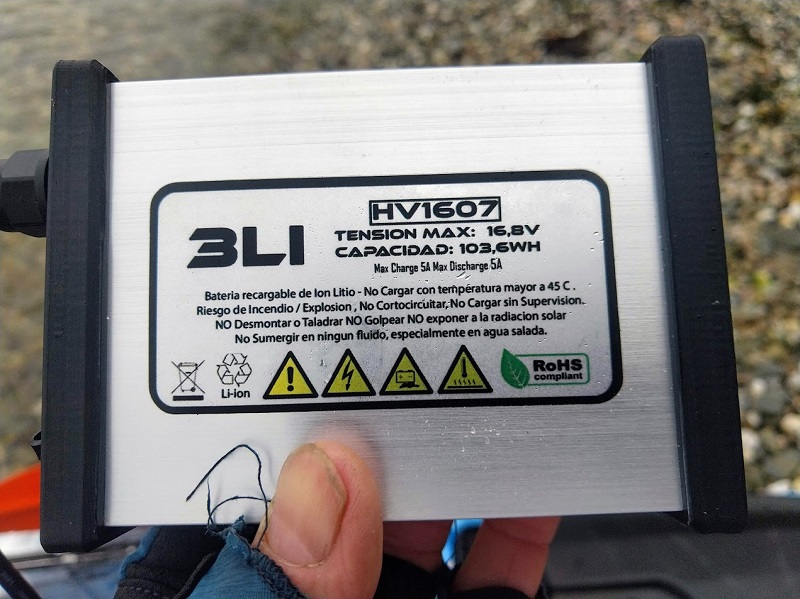

Pour l'alimentation du sondeur, j'ai utilisé une batterie lithium, nouvellement arrivée sur le site, une HV 1607 de chez 3LI, la nouvelle marque espagnole distribuée par Galaxykayaks France, avec son câble GARMIN monté dessus.

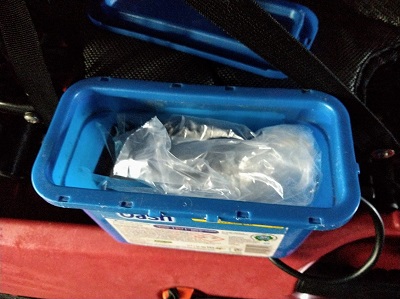

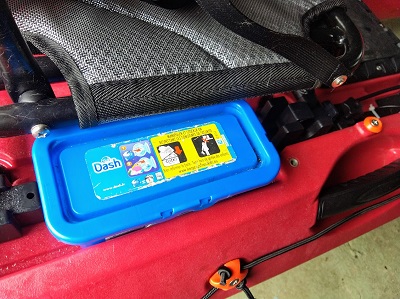

Comme cette batterie me sert pour plusieurs flotteurs, le l'ai mise dans une petite boite étanche faite moi-même ( récupération d'une petite boite de lessive). La boite est posée sur le côté du siège, elle est donc facilement amovible.
 |
 |

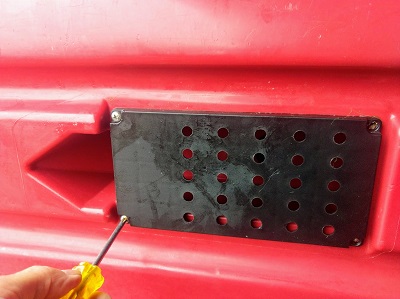

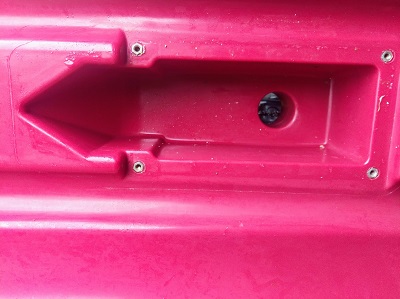

Avant cela, on commence par retourner le kayak et démonter la plaque de protection de la sonde, il n'y a pas d'inserts dans ce puits de sonde
 |
 |

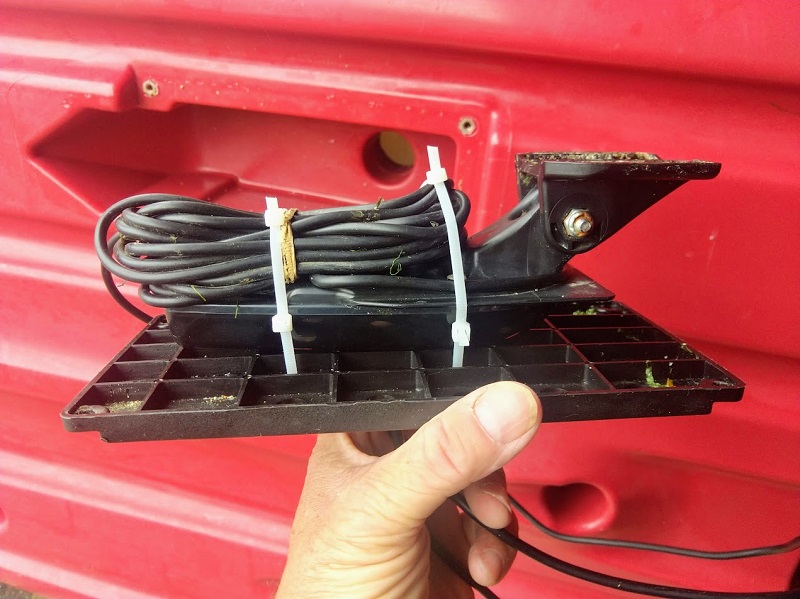

Pour fixer la sonde on vient la positionner, avec le surplus de câble correctement lové, sur le capot et on la fixe à l'aide de colliers rilsan

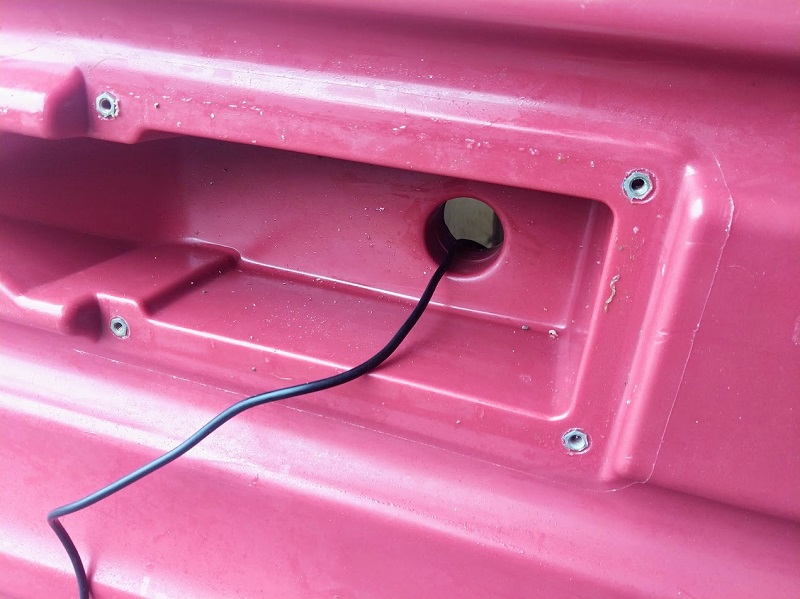

Avant de mettre le tout dans le puits de sonde, on fait passer le câble de sonde par le trou auto-videur en ayant prévu la bonne longueur de câble pour aller jusque l'écran.

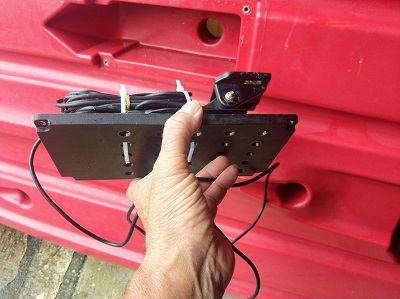

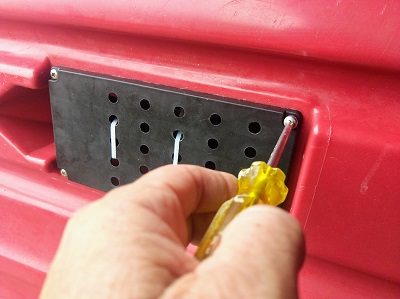

Il reste alors à installer le tout dans l'emplacement prévu et de remettre les 4 vis de fixation
 |
 |

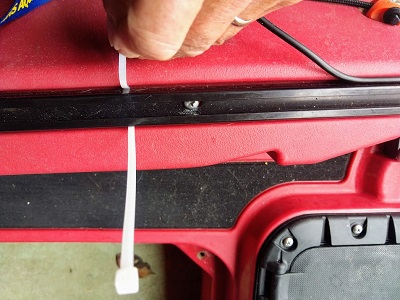

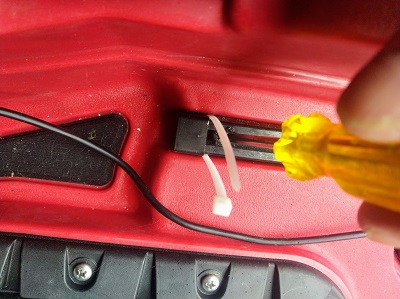

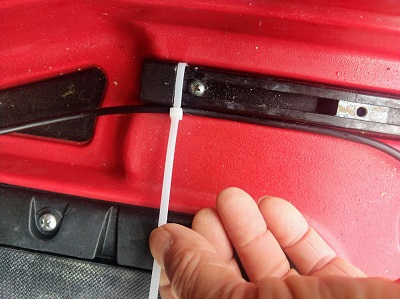

Pour faire courir le câble sonde le long de la coque, je me suis servi des rails de siège et d'accessoires. Il faut dévisser légèrement les vis qui tiennent les rails pour pouvoir les lever légèrement pour passer les colliers rilsan de maintien. J'en ai mis un sur le bout du rail du siège
 |
 |

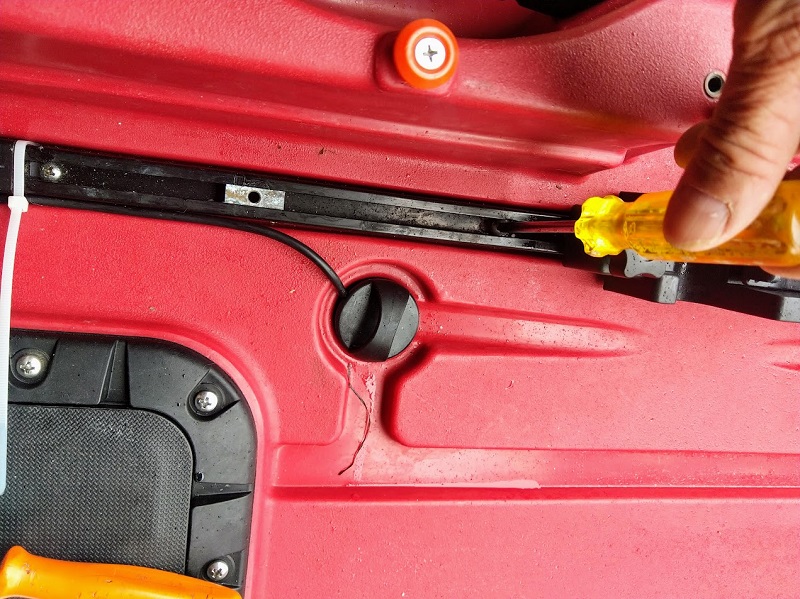

Remettre le bouchon du trou auto-videur et resserrer les vis de rail
Faire de même avec le rail d'accessoires, pour maintenir le câble j'ai utilisé 3 colliers Rilsan, uns fois le câble fixé, mettre l'écran et contrôler la longueur de câble
 |
 |

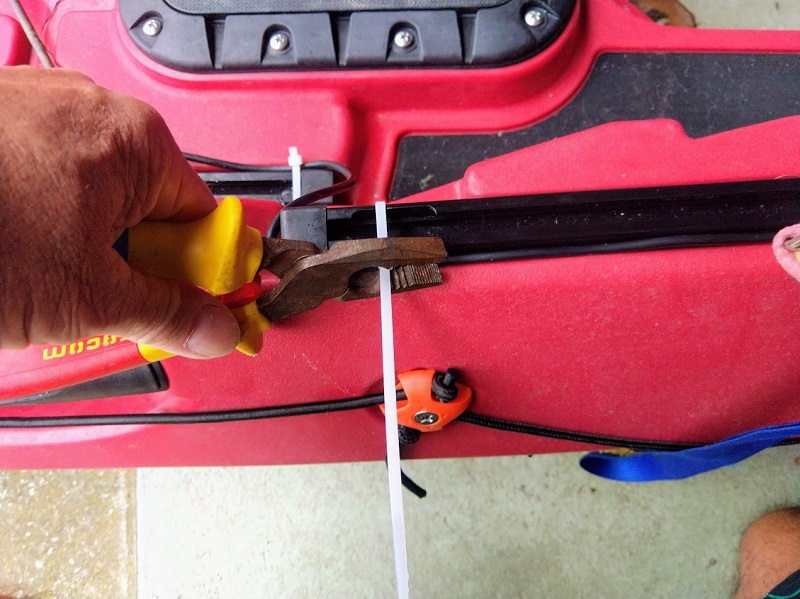

Couper les excès de collier Rilsan

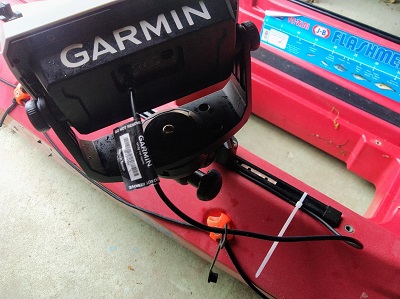

Poser la batterie, brancher là au sondeur directement grâce au câble Garmin fourni avec cette batterie et faites l'essai en mode démo, tout fonctionne, plus qu'à aller sur l'eau
Pour l'écran, j'ai utilisé un Garmin Fishfinder mount R-Lock Railblaza, cet accessoires fait l'objet d'un autre tuto sur le blog:
https://www.fr.galaxykayaks.eu/fr/blog/bricolages/nouveaut%C3%A9-railblaza-fishfinder-mount-r-lock
Une installation simple, propre et qui n'a nécessité aucun trou supplémentaire
